電子ビーム溶接機Electron Beam Welder
集束した電子ビームを金属に直接当てることで溶接が可能です。
高密度エネルギーのため、タングステン・タンタル・モリブデン等の高融点金属を溶接できます。
真空中で溶接するため、酸化や汚れが少なく、真空封止も可能。
ビームをパルス化することで、難溶接材料を均質かつ欠陥や熱歪の少ない溶接が可能、さらに穴あけ加工も可能です。
仕様一覧 1
型番 EBW50K-20D EBW100K-30D
出力モード DC DC
最大出力 1kW
(50kV x 20mA)
3kW
(100kV x 30mA)
使用環境圧力 2x10^-3Pa以下
取付フランジ VF200以上
所要設備 電気100V x 10kVA
水10l/m
空気0.4MPa
電気200V x 30kVA
水20l/m
空気0.4MPa
仕様一覧 2
型番 EBW50K-20P EBW100K-30P EBW50K-20XP
出力モード DC,パルス DC,パルス DC,パルス,重畳パルス
最大出力 1kW
(50kV x 20mA)
3kW
(100kV x 30mA)
1kW
(50kV x 20mA)
パルス波形 矩形波(フラットトップ) 矩形波(フラットトップ) 矩形波(フラットトップ)
減衰波(擬似鋸歯状波)
重畳波
ビーム径 0.2mm 0.2mm 0.3mm
10-90%
立上り/立下り時間
1μs以下
パルス幅 10μs~10ms 10μs~10ms 1ms~10ms
使用環境圧力 2x10^-3Pa以下
取付フランジ VF200以上
所要設備 電気100V x 10kVA
水10l/m
空気0.4MPa
電気200V x 30kVA
水20l/m
空気0.4MPa
電気100V x 10kVA
水10l/m
空気0.4MPa

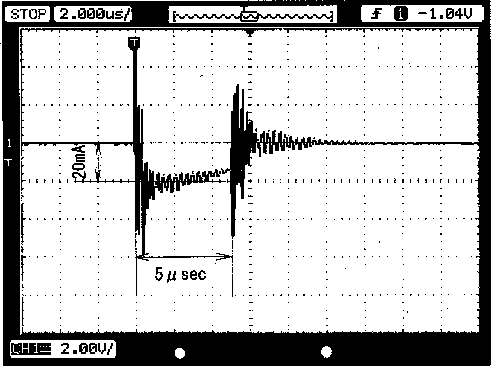

・40kV x 20mA x 5μsパルス波形

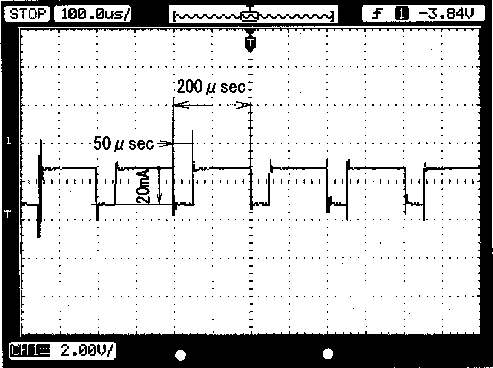

・40kV x 20mA x 50μsパルス波形

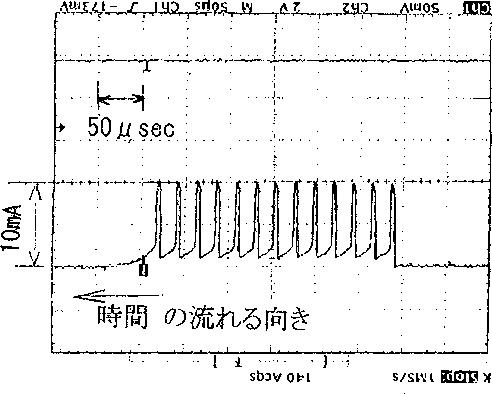

・重畳パルス波形
(パルス電子ビームの各波列にさらにパルス変調をかけた時の波形)

通常納期
約5ヶ月

関連製品
→真空XYモーションステージ
